Volet Roulant Traditionnel Alu motorisé radio (moteur Gefradis)

Ne comporte pas de coffre

Une prise des mesures simple et rapide:

Pour la prise des mesures de vos volets, prenez les dimensions entre les 2 maçonneries.

Pour une aide à l'installation avec des visuels, téléchargez notre notice d'aide dans l'onglet prévu à cet effet.

• A l'aide d'un crayon tracez un trait à la verticale sur 3 cm le long du bord de la coulisse depuis l'extrémité situé en haut.
• Sciez sur 3 cm avec la scie à métaux en suivant le trait.
• A l'aide d'une pince, pliez délicatemment la partir découpée vers l'extérieur à 45 degrès.
• Percez chaque coulisse à 8 cm du haut avec un foret adapté au diamètre de filetage de vos vis.

ATTENTION: En placant vos coulisses le long du dormant à l'extérieur de l'habitation, respectez le sens de vos coulisses: la partie pliée à 45 degrès est situé vers l'intérieur, côté fenêtre.

• Présentez les deux coulisses et vérifiez l'aplmob. Corrigez si besoin avec de petites cales.

• A l'aide d'un tournevis, repérez les trous de fixation.
• Percez avec un foret adapté à vos chevilles.
• Chevillez et fixez avec des vis adaptées.

• Montez les deux flasques de guidage à l'axe et à l'équerre de support et vérifiez qu'ils coulissent librement sur l'axe octogonal.

• Vérifiez le bon niveau de votre bloc.
• Repérez les trous de fixation des équerres et des jambes de force.

• Percez et chevillez avec un forêt adapté à vos chevilles et à vos vis.

• Vérifiez à nouveau le niveau et fixez avec des vis adaptées.

• Engagez le tablier dans les coulisses.

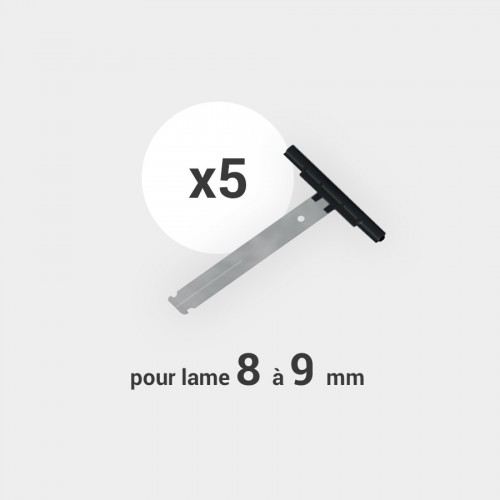

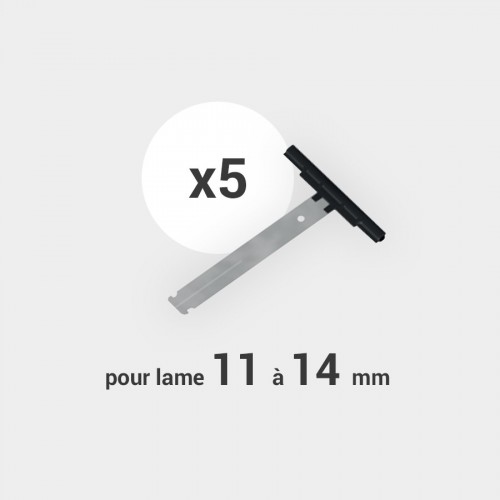

• Positionnez vos attaches tablier.

• Déroulez complétement votre tablier dans les coulisses et enclenchez les extrémités des attaches tablier dans les trous de l'axe octogonal.
• Enroulez ensuite complétement votre volet roulant autour de l'axe tout en le laissant légèrement engagé dans les coulisses.

ATTENTION: Maintenez le volet roulant dans cette position jusqu'à la fin de l'installation de votre manoeuvre.

Pour l'installation de votre manoeuvre, reportez-vous à la notice d'aide à la pose téléchargeable dans l'onglet prévu à cet effet.

• Appliquez un joint de silicone sur le pourtour des coulisses.
• Si l'écart entre votre mur et les coulisses est trop important, appliquez un fond de joint en mousse.
